不過我還是要寫 就當作筆記吧~
很多文章都寫 ESP-01 就是要外接 3.3V 獨立電源??
(因為會電流不足 而導致無法驅動 等問題...)
可是 Arduino 主板明明就有提供 5V 跟 3.3V 為什麼不用呢?
所以本篇就來試試 直接使用 Arduino Uno本身提供的 3.3V 連接 ESP-01
Step 1. 清空Arduino Uno
因為要將 Arduino 板 當燒錄中介
所以燒錄一個空的Code 將裡面清空
void setup {}
void loop {}
Step 2. 安裝開發板
新版的ArdduinoIDE 已內建 ESP8266 Module (v1.8.6版)
若找不到就要去指定開發板管理員
首先到 檔案->偏好設定->額外的開發版管理員網址
填入 http://arduino.esp8266.com/stable/package_esp8266com_index.json
然後到 工具-> 開發版管理員 填入 ESP8266
就會看到esp8266 by ESP8266 Community 接著安裝
就可以在開發板選項中看到 ESP8266 這個系列了
Step 3. 選擇開發板
開發板 : Generic ESP8266 Module
Flash Mode : DIO
Flash Zize : 1M (512K SPIFFS)
序列埠 : Arduino Uno
Step 4. 將電路接上 ESP-01(S)
電路配置
| ESP-01(S) | Arduino | |
| 3.3V | <--> | 3.3V |
| RST | <--> | 空接 (Option LowActive) |
| EN | <--> | 3.3V (WiFi HighActive) |
| TX | <--> | TX (pin1) |
| RX | <--> | RX (pin0) |
| IO0 | <--> | GND (燒錄 LowEnable) |
| IO2 | <--> | LED(+) (Normal High) |
| GND | <--> | GND |
| GND | 10K歐姆 | LED(-) |
(此篇用Arduino 當燒錄中介 所以TX與RX 是直接對接)
IO0(GPIO0) 接GND後上電就會進入燒錄模式
燒錄完記得改為空接(工作模式)
Step 5. 燒錄測試
(*注意 燒錄後內建的AT command會被覆蓋掉 若有需要則需上官網下載重新燒入)
選擇 檔案 ->範例 -> Basics -> Blink
void setup() {
pinMode(2, OUTPUT);
}
void loop() {
digitalWrite(2, HIGH); // turn the LED on (HIGH is the voltage level)
delay(1000); // wait for a second
digitalWrite(2, LOW); // turn the LED off by making the voltage LOW
delay(1000); // wait for a second
}
然後按"上傳"

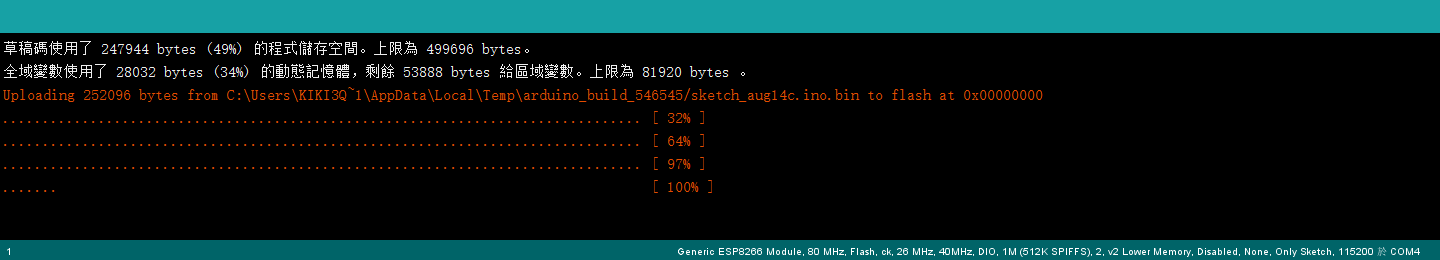

就開始燒錄Code了 當跑到 100% 後就燒錄完成了
之後不需接Arduino 只要 ESP-01 接3.3V就會看到 LED 一閃一閃的囉~
